# 製作右手電路
終於完成一手啦,現在換另一隻手
右手電路其實大多部分製作起來和左手大同小異,差別在於會需要多焊 7 顆電阻,3 顆 LED , type C 母座和 teensy。type C 母座的難度會稍微高一點,不過如果照著步驟做,也是很容易成功的!
製作右手需要的材料如下
- teensy 一片
- 熱插拔座 38 個 (如不使用熱插拔座則不需要)
- 二極體 38 根
- 220 歐姆電阻 3 根
- 2.2k 歐姆電阻 2 根
- 5.1k 歐姆電阻 2 根
- TRRS 母座一個
- usb C 母座一個
- usb mini 短線一條
# 焊接熱插拔座
和左手一樣,我們先從最簡單的熱插拔座開始
![](/ergodoxTW/right_hand/right_kit_thumbnail.jpeg)

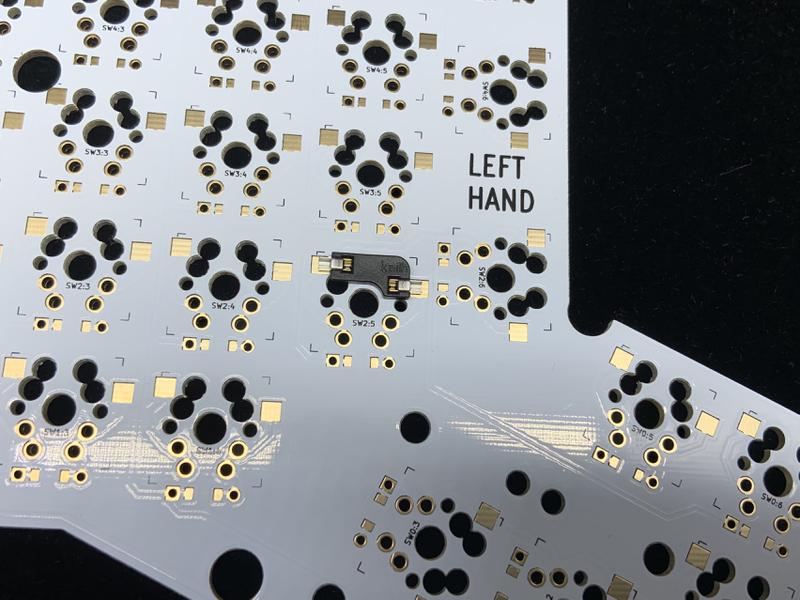

如我們前面所說,右手電路的話就是要讓 RIGHT HAND 的字樣朝上。然後我們一樣熱插拔座要裝在背面,所以先翻到背面
![](/ergodoxTW/right_hand/face_left_thumbnail.jpeg)

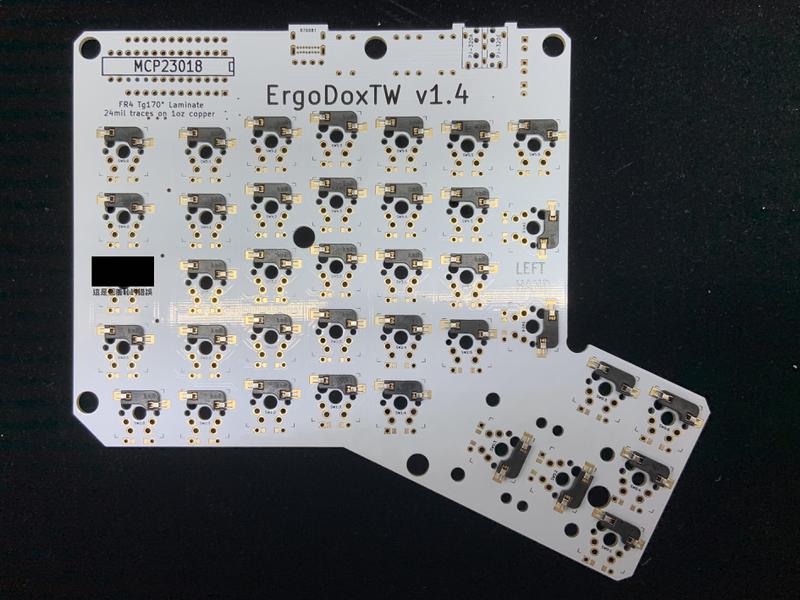

然後和左手一樣,把所有的熱插拔座都放上去並且焊接上去
![](/ergodoxTW/right_hand/finish_soldering_hot_swap_socket_thumbnail.jpeg)
# 焊接二極體

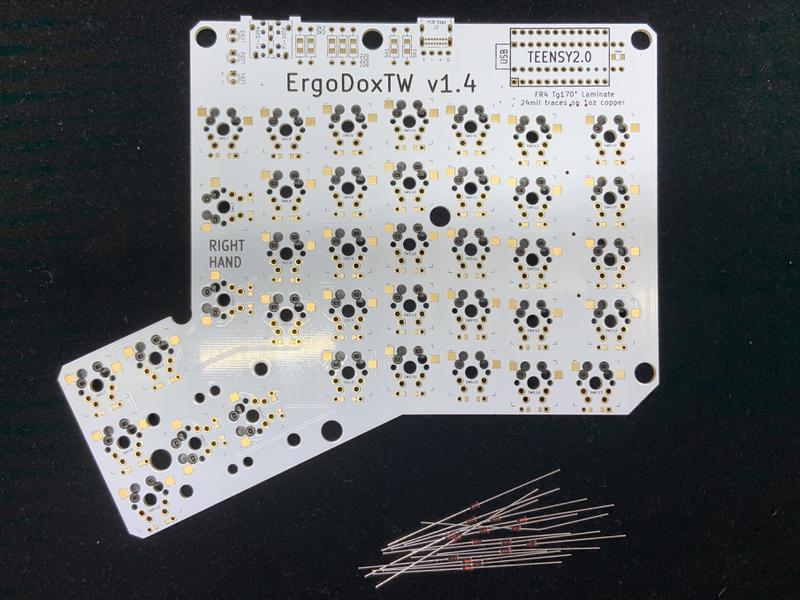

和左手一樣,我們也要把那 38 跟二極體焊接上去。
![](/ergodoxTW/right_hand/pcb_and_diode_thumbnail.jpeg)

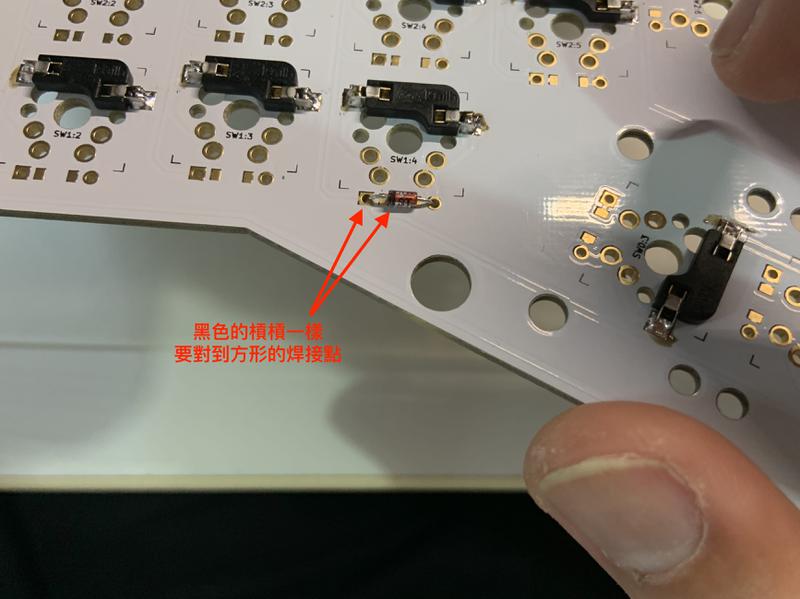

然後一樣的,因為二極體有方向,所以也要遵循我們在左手做的方法,二極體有黑色槓槓的方向要對到方形的焊點
![](/ergodoxTW/right_hand/diode_direction_thumbnail.jpeg)

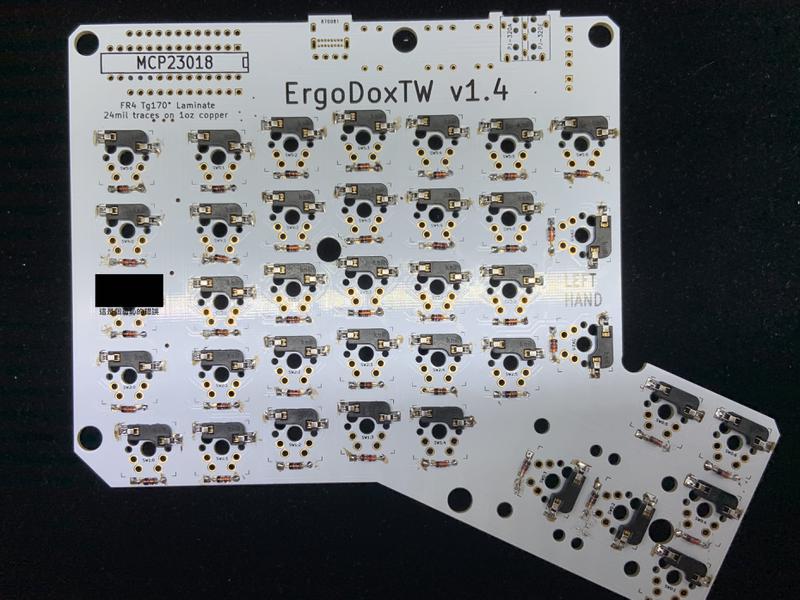

焊完之後我們背面的零件就處理完畢了
![](/ergodoxTW/right_hand/finish_soldering_diode_thumbnail.jpeg)
# 焊接短公排到 teensy 上

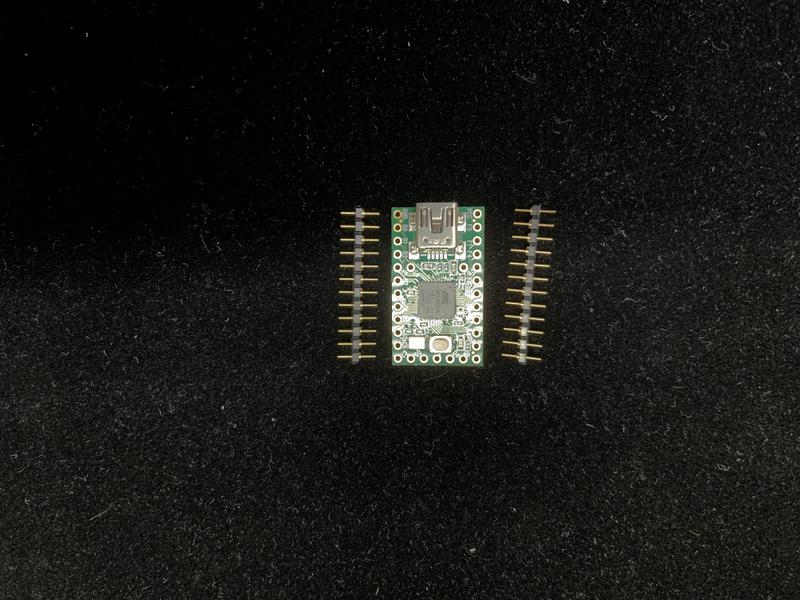

接下來我們要開始處理 teensy 了,首先拿出 teensy 和短公排
![](/ergodoxTW/right_hand/teensy_kit_thumbnail.jpeg)

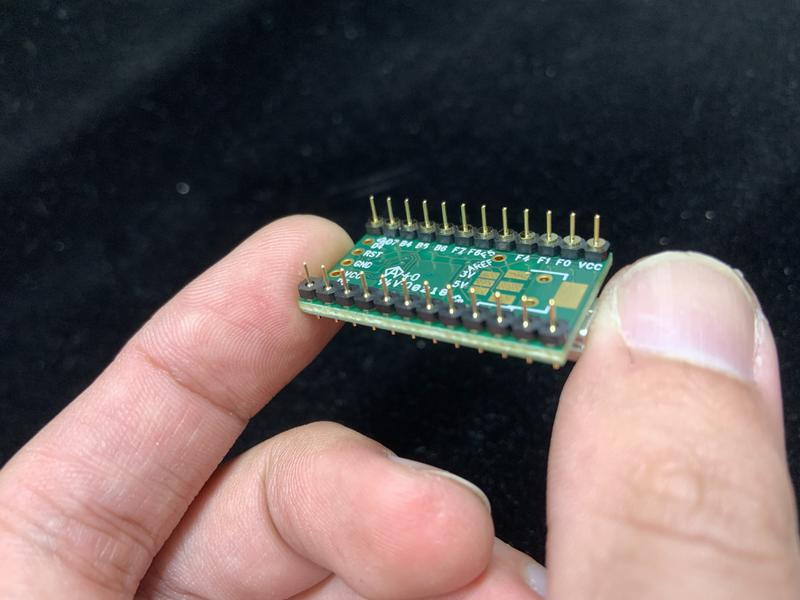

然後先把公排裝進去 teensy 上面
![](/ergodoxTW/right_hand/insert_pin_header_thumbnail.jpeg)

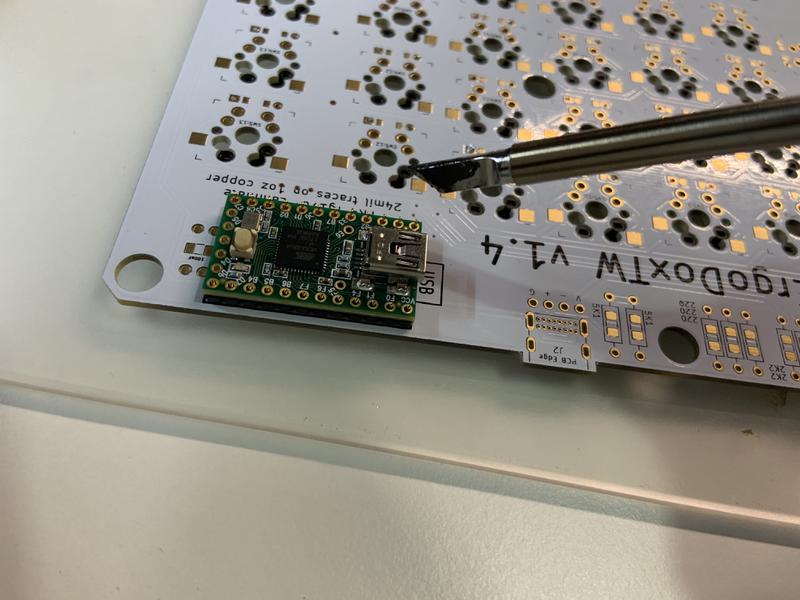

接著要把他焊起來,不過為了方便焊,我們可以先把這整坨東西先放到 PCB 上面,把 PCB 當作一個暫時固定用的架子
![](/ergodoxTW/right_hand/pcb_as_holder_thumbnail.jpeg)

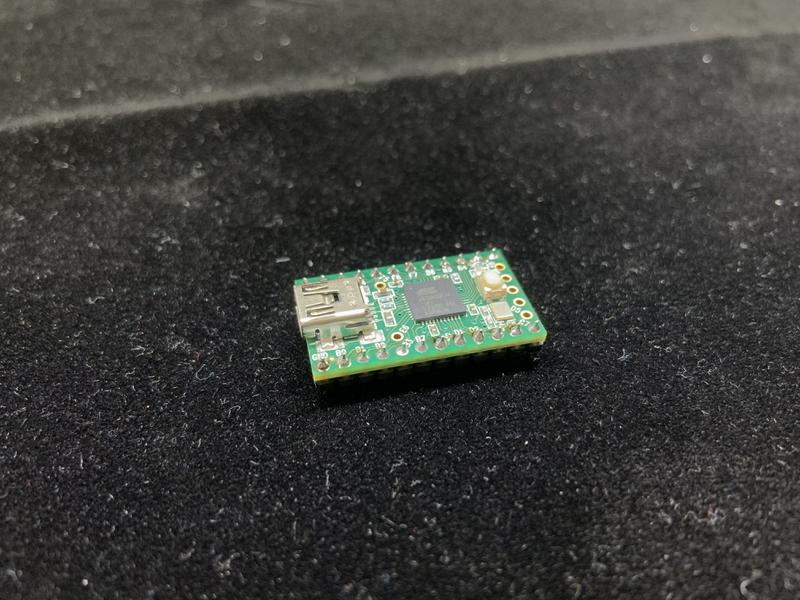

注意,我們只有要焊接公排而已,所以焊完之後 teensy 還是可以從 PCB 上面拿起來的
![](/ergodoxTW/right_hand/finish_pin_header_thumbnail.jpeg)
# 焊接右手上半部零件: 電阻,LED,TRRS 母座,排母
接著我們要一口氣把右手上半部很多零件都焊上去。這些零件都要焊在正面的,也就是要和 RIGHT HAND 同一面。

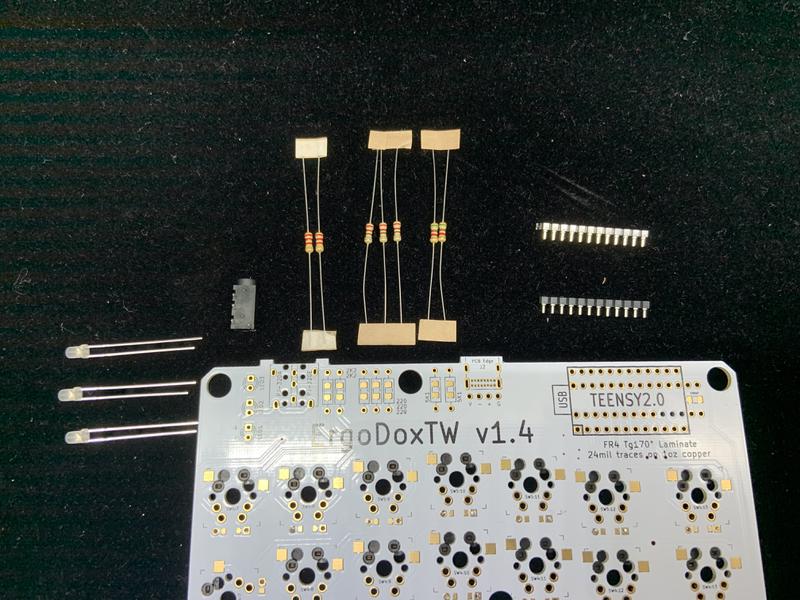

要焊接的由左到右有:
- 三根 LED
- TRRS 母座
- 2.2k 歐姆電阻
- 220 歐姆電阻
- 5.1k 歐姆電阻
- 短排母 (也可以不使用排母,直接把剛剛焊好短公排的 teensy 焊上去)
![](/ergodoxTW/right_hand/upper_component_thumbnail.jpeg)

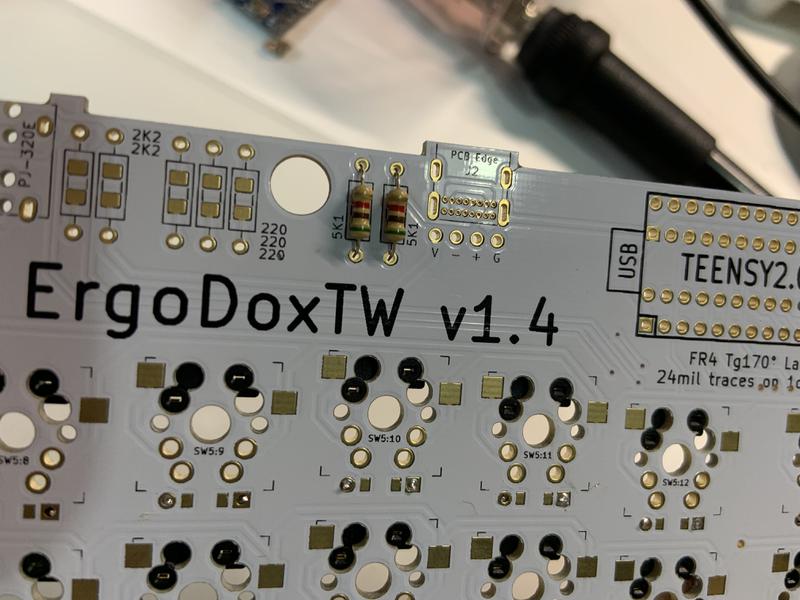

那我們就先從 5.1k 歐姆電阻開始吧! 要注意電阻是用上面的色環來做區分的,而這次提供的電阻,金色都是最後一環,5.1k 歐姆我們提供的是綠色,棕色,紅色,最後是金色。
![](/ergodoxTW/right_hand/insert_5k1_resistor_thumbnail.jpeg)

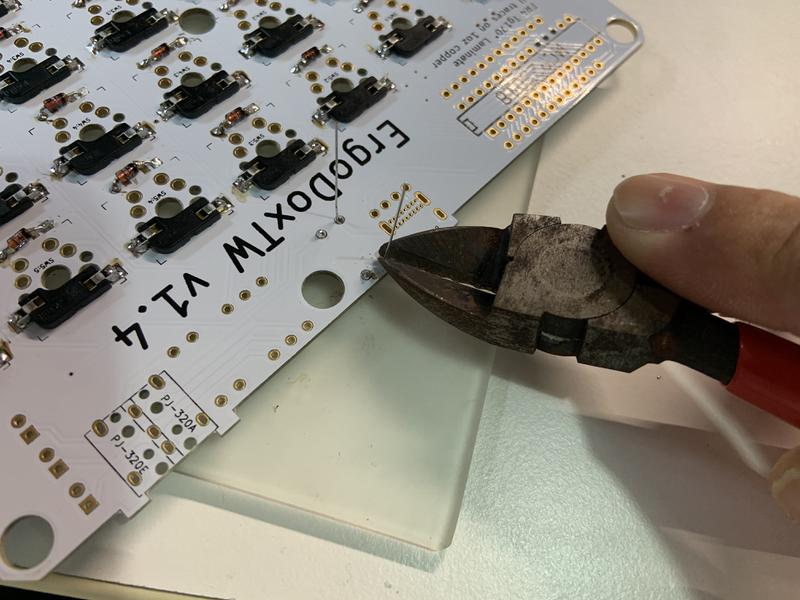

電阻是沒有方向性的,所以把兩顆 5.1k 的電阻挑你喜歡的方向,和二極體一樣折彎插進去,然後翻到背面焊接,並把多的腳剪掉
![](/ergodoxTW/right_hand/cut_5k1_resistor_leg_thumbnail.jpeg)

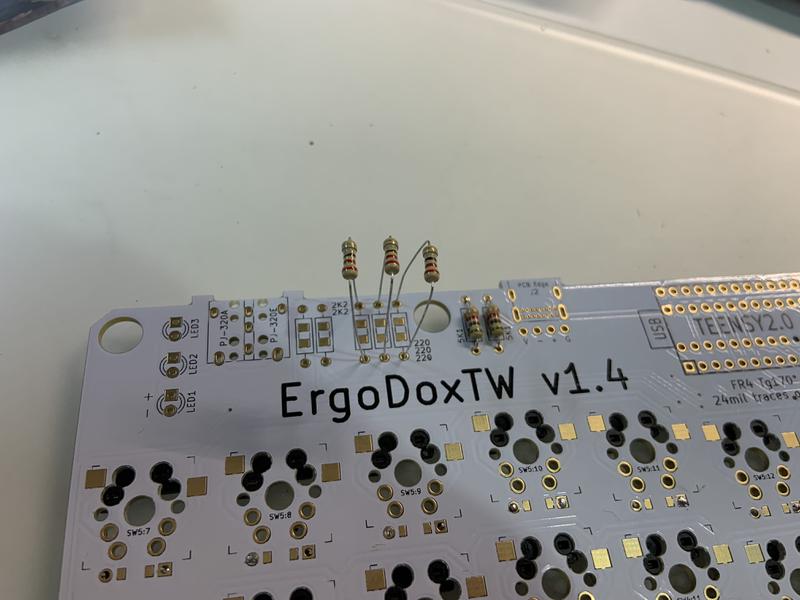

再來我們處理三顆 220 歐姆的電阻。這顆除了可以從色環上辨別外,也可以從數量辨別 XD。220 歐姆電阻的色環順序是紅色,紅色,棕色,金色
![](/ergodoxTW/right_hand/insert_220_resistor_thumbnail.jpeg)

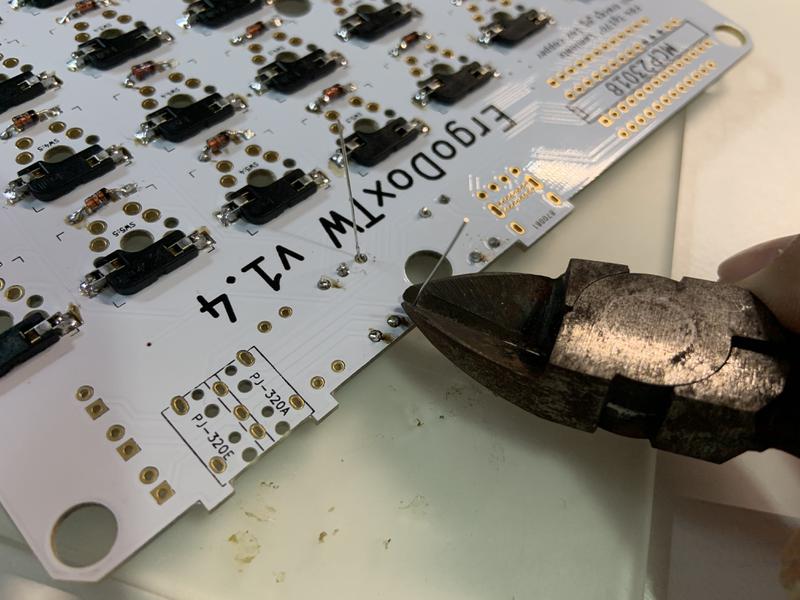

一樣的,220 歐姆電阻也沒有方向性,插進去以後翻到背面焊接,並把多的腳剪掉
![](/ergodoxTW/right_hand/cut_220_resistor_leg_thumbnail.jpeg)

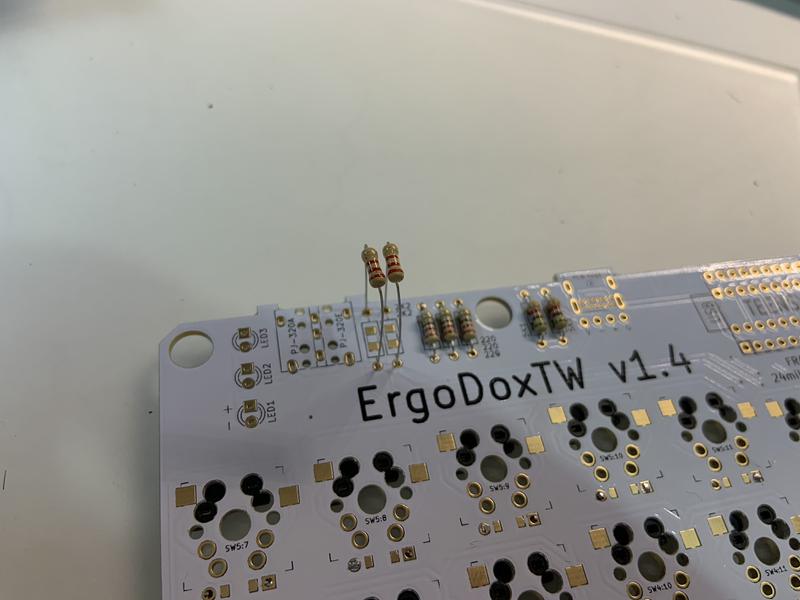

最後是 2.2k 的電阻。因為他是最後剩下的,所以也不會拿錯啦。2.2k 電阻的色環是紅色,紅色,紅色,金色
![](/ergodoxTW/right_hand/insert_2k2_resistor_thumbnail.jpeg)

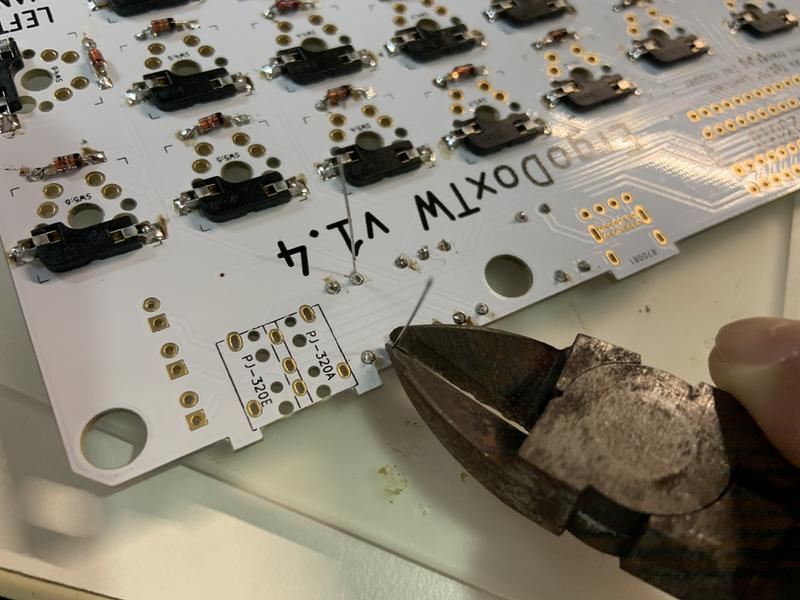

一樣插進去後,翻到背面焊接,並把多的腳剪掉
![](/ergodoxTW/right_hand/cut_2k2_resistor_leg_thumbnail.jpeg)

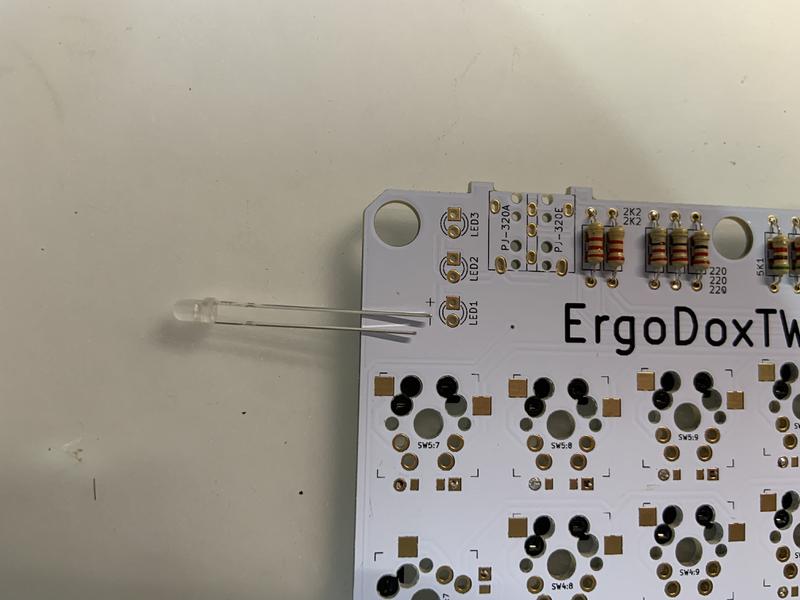

接著我們要來處理三顆 LED 燈。LED 燈是有方向性的,我們的 PCB 上面也有標示。要把 LED 比較長的那隻腳插進去 + 的洞裡面,比較短的那隻腳則在 - 的洞
![](/ergodoxTW/right_hand/led_direction_thumbnail.jpeg)

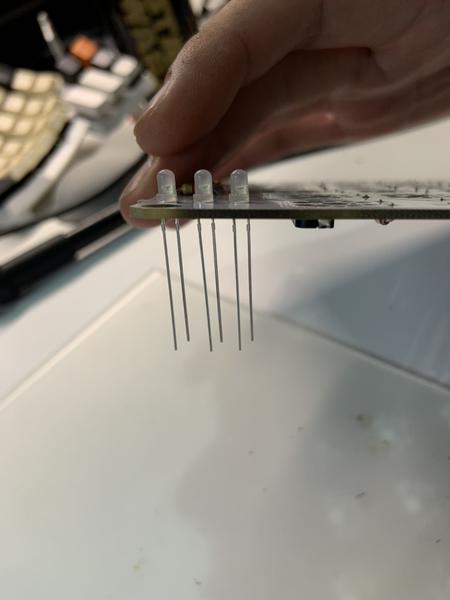

遵照同樣的方向,將三顆 LED 燈都插進去
![](/ergodoxTW/right_hand/insert_led_thumbnail.jpeg)

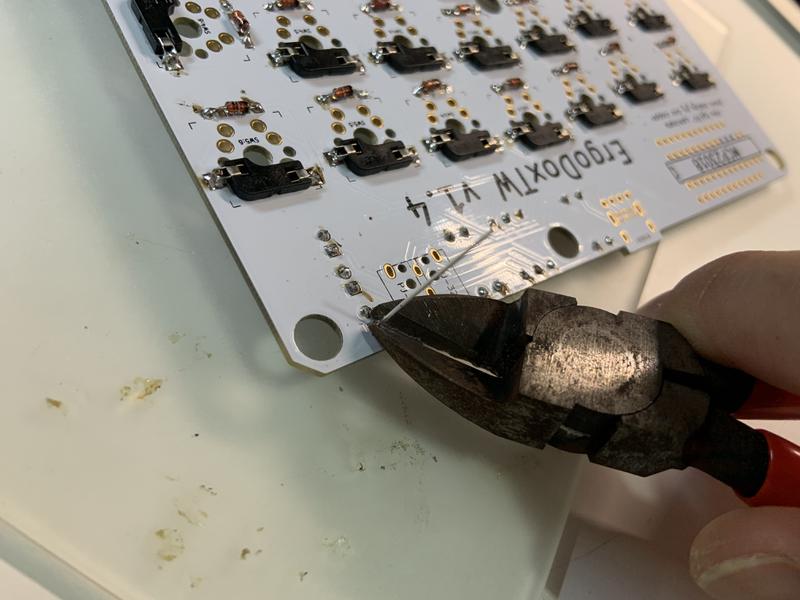

接著一樣就翻到背面焊接,並把多的腳剪掉
![](/ergodoxTW/right_hand/cut_led_leg_thumbnail.jpeg)

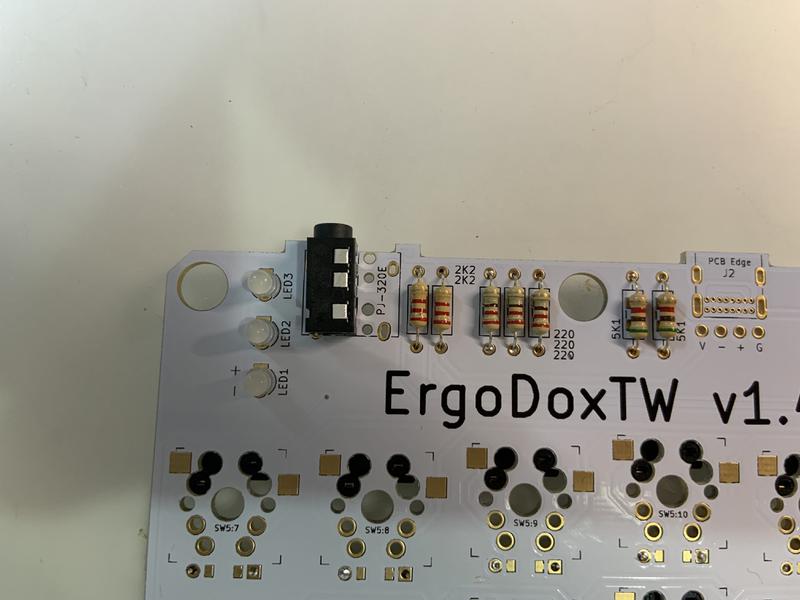

左邊區域最後我們要焊的是 TRRS 母座。請依下圖所示,把 TRRS 母座插到 PJ-320A 的格子中
![](/ergodoxTW/right_hand/insert_trrs_female_socket_thumbnail.jpeg)

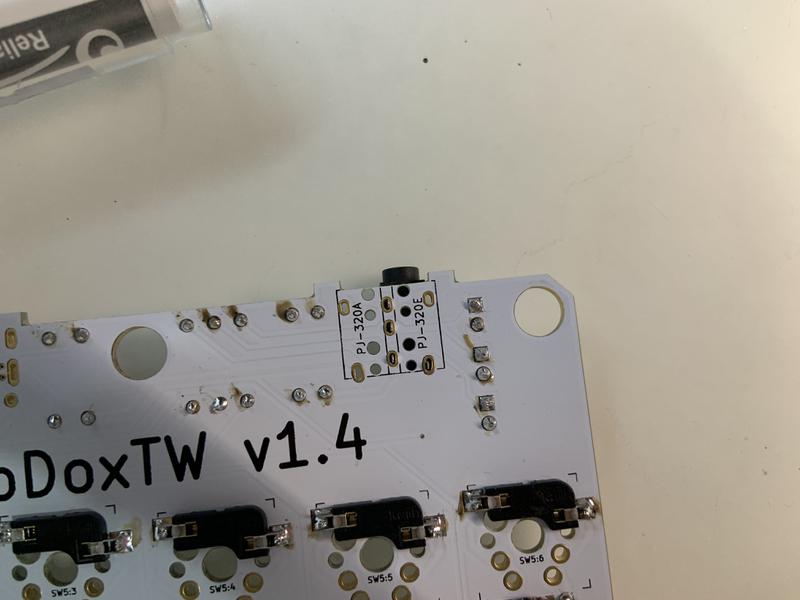

一樣翻到後面把他焊起來即可
![](/ergodoxTW/right_hand/solder_trrs_female_socket_thumbnail.jpeg)
最後是 teensy 要和 PCB 接上的部分。
TIP

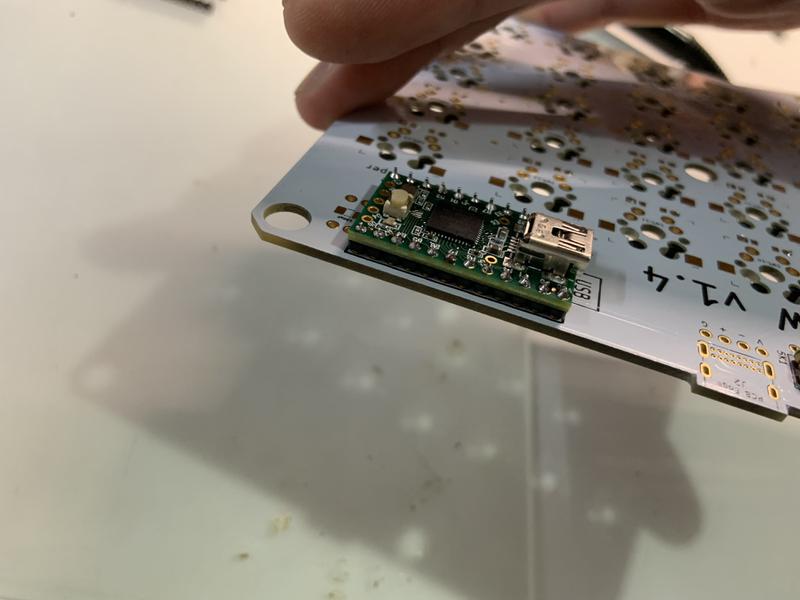

我們有多送大家排母,如果使用排母的話,teensy 會變成可以插拔,可是最後外殼組裝起來時,會稍微有點頂到外殼。所以如果不喜歡會頂到外殼的話,可以不要用排母,直接把 teensy 透過前面焊好的公排,插到 PCB 上面並焊接即可
![](/ergodoxTW/right_hand/direct_insert_teensy_thumbnail.jpeg)

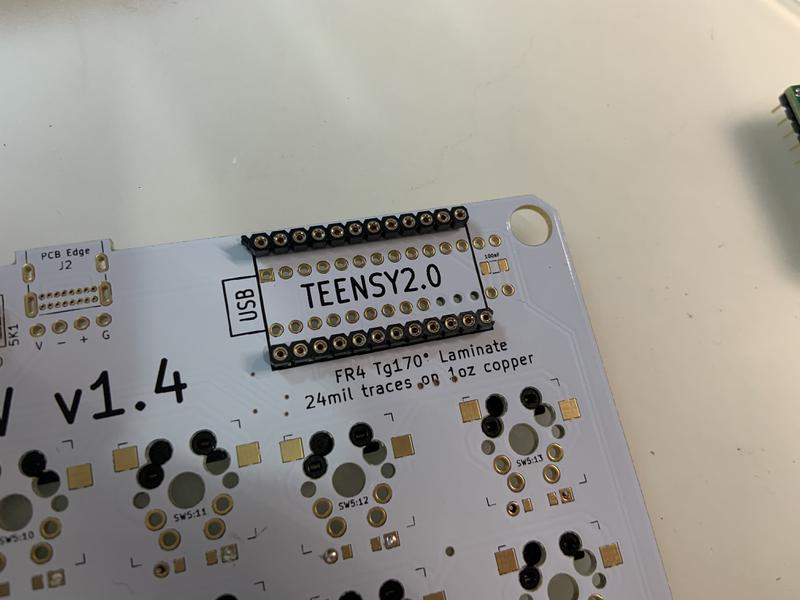

如果要使用排母的話,則將排母放到下圖所示位置,並翻到背面焊接
![](/ergodoxTW/right_hand/insert_female_pin_header_thumbnail.jpeg)

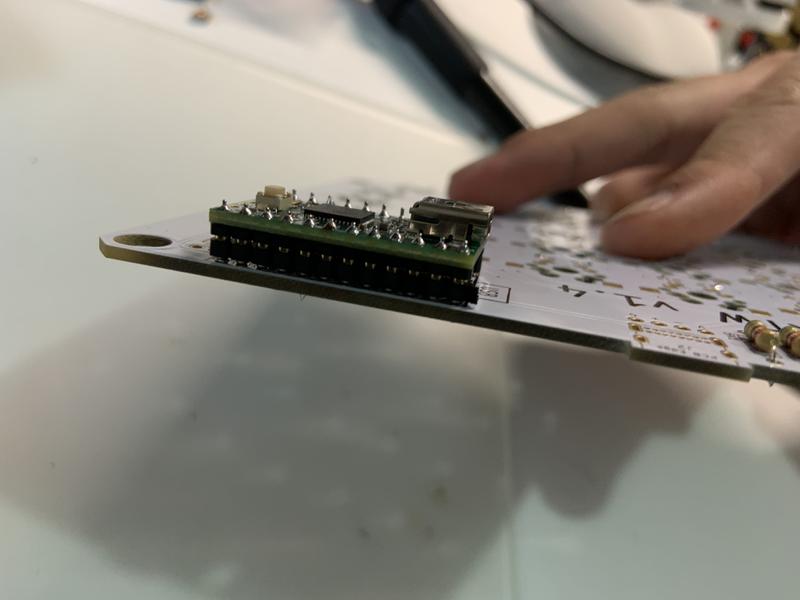

焊接完後,teensy 就可以直接插上來
![](/ergodoxTW/right_hand/insert_teensy_thumbnail.jpeg)

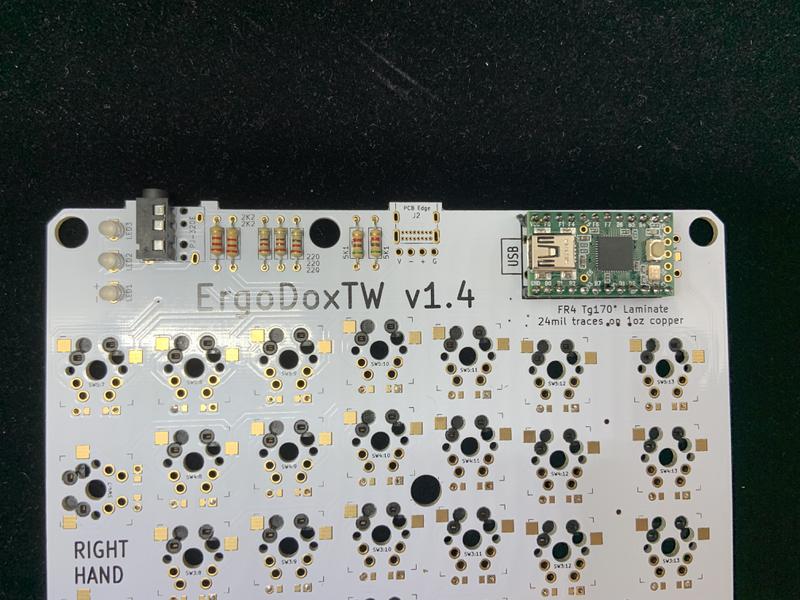

至此我們已經快要完成囉!
![](/ergodoxTW/right_hand/finish_upper_component_thumbnail.jpeg)
到這裡你可以欣賞一下你的成品,稍微喘口氣,因為接下來我們要面對大魔王: type C 母座
# 焊接 type C 母座
WARNING
僅有第一批 ergodoxTW 我們將 type c 母座的焊接交由使用者自行處理,之後的版本都是 type c 母座已經先幫使用者焊接完囉:w

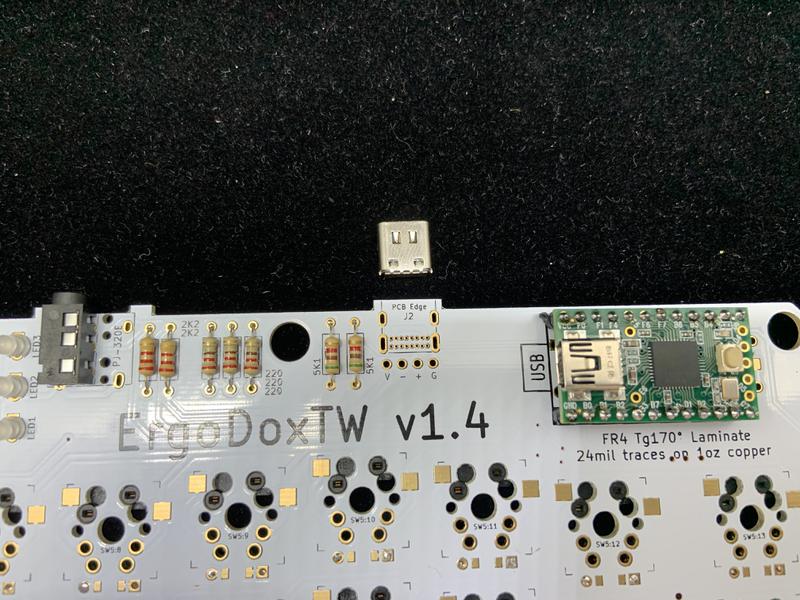

接下來我們要先把 type c 母座焊上去
![](/ergodoxTW/right_hand/show_c_female_position_thumbnail.jpeg)
這邊我們就要準備拿出錫膏了。另外這邊原諒我,因為組裝過程有點時差,所以我拿了一組新的來拍攝怎麼焊接 type c 母座
首先先把 type c 裝上去 PCB
![](/ergodoxTW/right_hand/insert_type_c_female_thumbnail.jpeg)
然後翻到背面
![](/ergodoxTW/right_hand/show_type_c_female_back_thumbnail.jpeg)
先用烙鐵把這四個固定腳焊接起來
![](/ergodoxTW/right_hand/solder_type_c_fix_leg_thumbnail.jpeg)

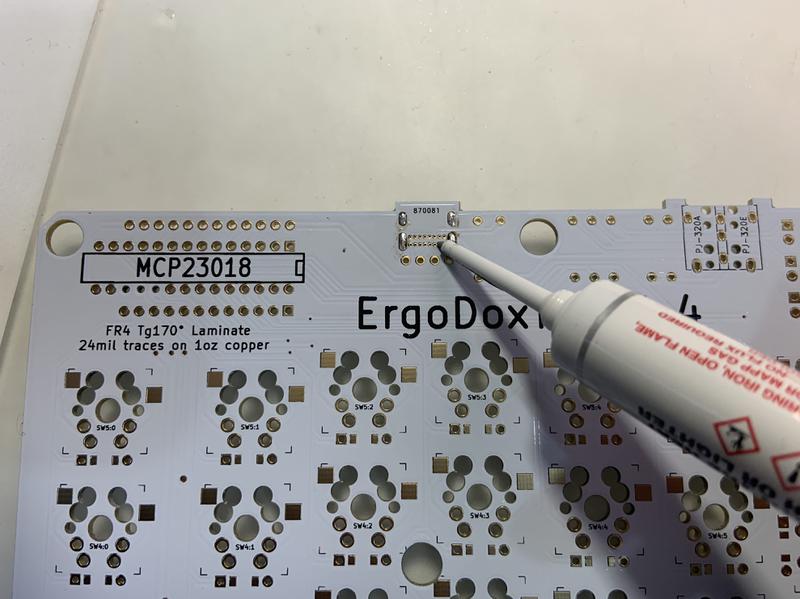

接者拿出錫膏來
![](/ergodoxTW/right_hand/take_out_soldering_paste_thumbnail.jpeg)
這邊說個笑話,我媽曾經以為我拿的錫膏是某種毒品XD

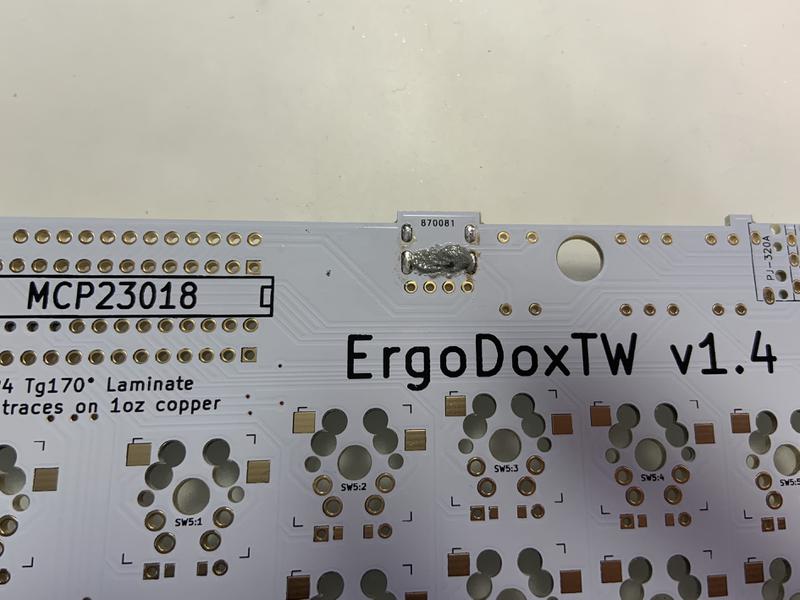

總之我們先擠一點點出來,在這個區塊塗抹一下
![](/ergodoxTW/right_hand/apply_soldering_paste_thumbnail.jpeg)

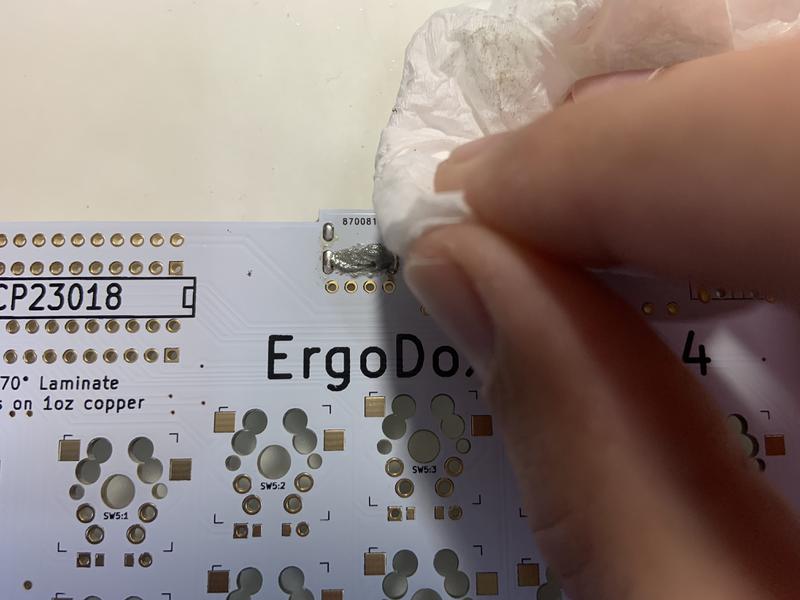

然後拿一張衛生紙出來,輕輕拍打,讓錫膏被擠壓進洞裡
![](/ergodoxTW/right_hand/wipe_out_extra_soldering_paste_thumbnail.jpeg)
最後把多的錫膏擦掉以後,拿出烙鐵 "不要再額外沾銲錫",然後去加熱那些小洞。你會聽到一些茲茲聲,那就是錫膏中液體狀的東西被蒸發掉,只留下錫粉。
![](/ergodoxTW/right_hand/solderig_type_c_female_thumbnail.jpeg)
通常做完之後會有很多腳已經焊接起來了,但有些孔看起來如果沒吃到錫的話,可以在重複幾次這個動作。
![](/ergodoxTW/right_hand/finish_soldering_type_c_female_thumbnail.jpeg)
或者你可以先進行檢驗,如果檢驗通過,這樣也是 ok 的。
檢驗的方式,要先拿 usb c 的線來插上去,還有拿一個三用電錶
![](/ergodoxTW/right_hand/plugin_type_c_cable_thumbnail.jpeg)

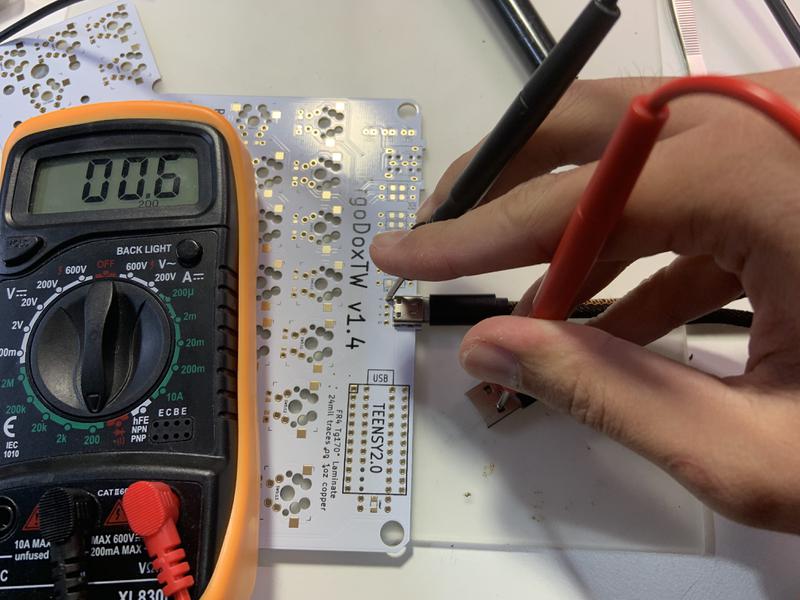

先把 usb c 的線插上去,我們要用三用電錶來檢驗兩邊是否有通
![](/ergodoxTW/right_hand/show_meter_thumbnail.jpeg)
檢驗的方式是三用電錶打到最小的歐姆檔,然後如果像圖中那樣接觸,數字會變很小表示有接通。檢查下面四組接線
![](/ergodoxTW/right_hand/type_c_check_thumbnail.jpeg)
而且要檢查有沒有不小心跟別的點有接通,如果有的話表示有不該連接的地方接到了。通常會造成的原因是剛剛我們塗錫膏那邊可能有多的錫讓不同的孔連再一起,把它清掉後再測試一次,直到只有四條連線就算成功了。
# 連接 teensy usb 到 PCB 上

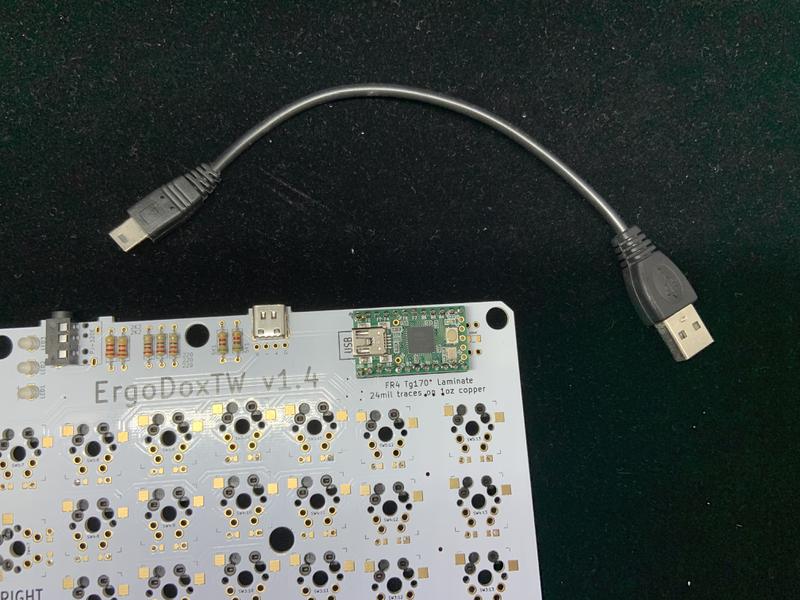

右手的最後,我們要拿出那條超級短的 usb mini 線
![](/ergodoxTW/right_hand/take_out_mini_cable_thumbnail.jpeg)

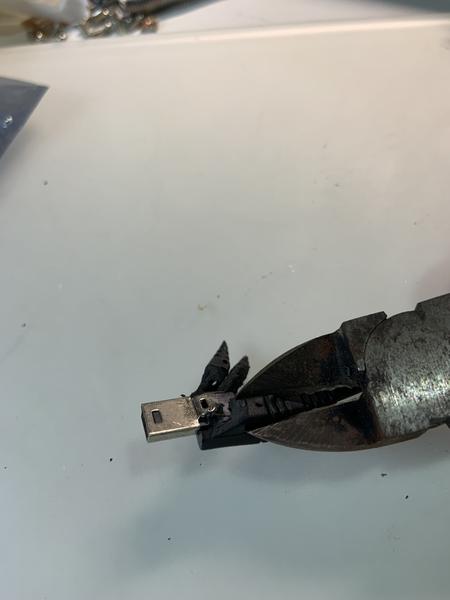

然後小心的把 mini 端的頭剪開
![](/ergodoxTW/right_hand/peel_mini_head_thumbnail.jpeg)

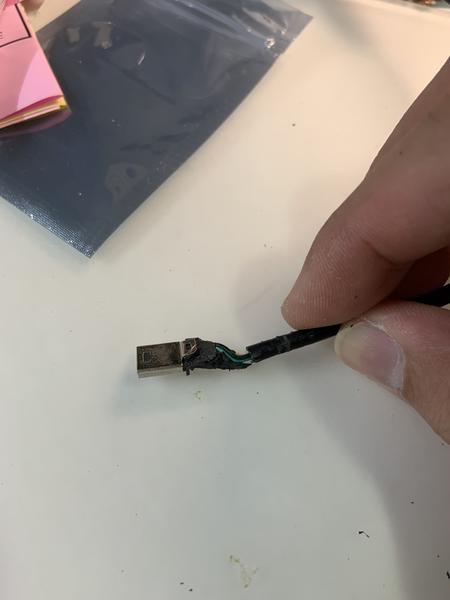

我們要把這端剪得盡量小
![](/ergodoxTW/right_hand/peel_mini_head_result_thumbnail.jpeg)
剪開以後,把另一端 type A 的部分也剪除
![](/ergodoxTW/right_hand/cut_type_a_thumbnail.jpeg)

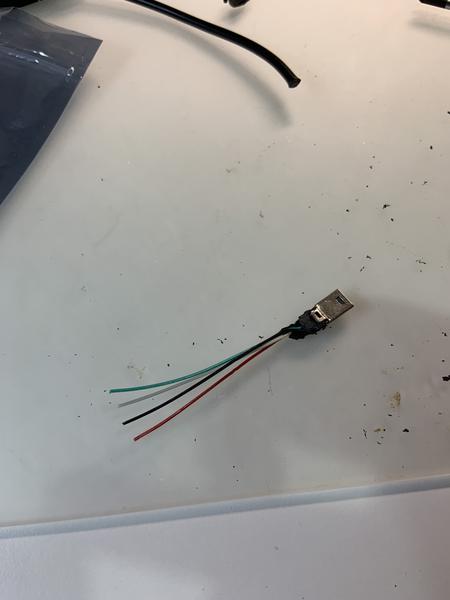

然後把尾端的皮移除掉
![](/ergodoxTW/right_hand/peel_tail_thumbnail.jpeg) )
![](/ergodoxTW/right_hand/peel_tail_result_thumbnail.jpeg)

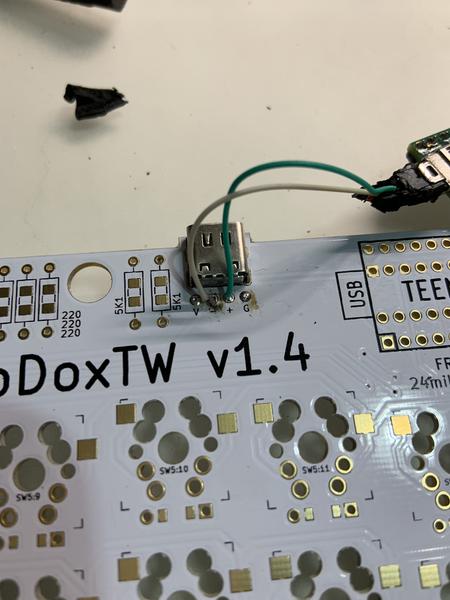

然後可以把紅色和黑色的線也剪除掉,然後如下圖連把 PCB 接上 teensy
![](/ergodoxTW/right_hand/cut_power_line_thumbnail.jpeg)

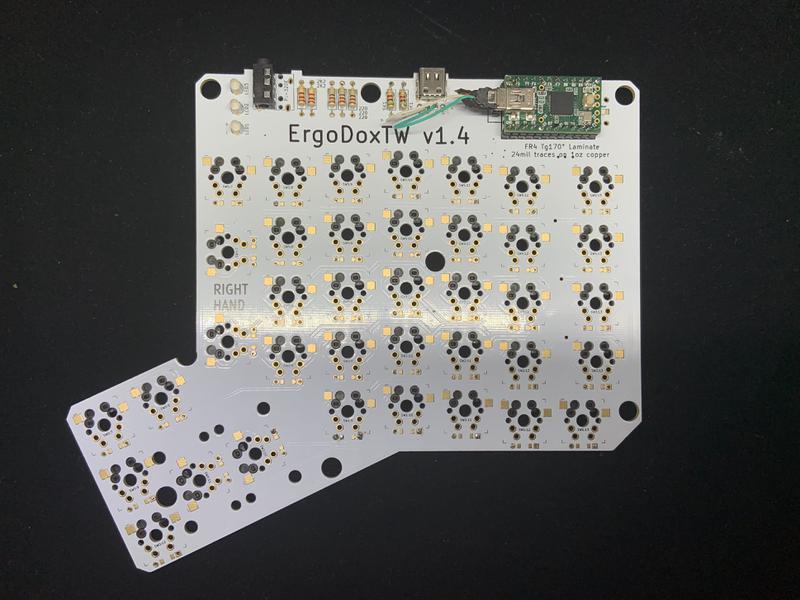

到此為止,右手的電路就大功告成啦!
![](/ergodoxTW/right_hand/finish_right_hand_thumbnail.jpeg)

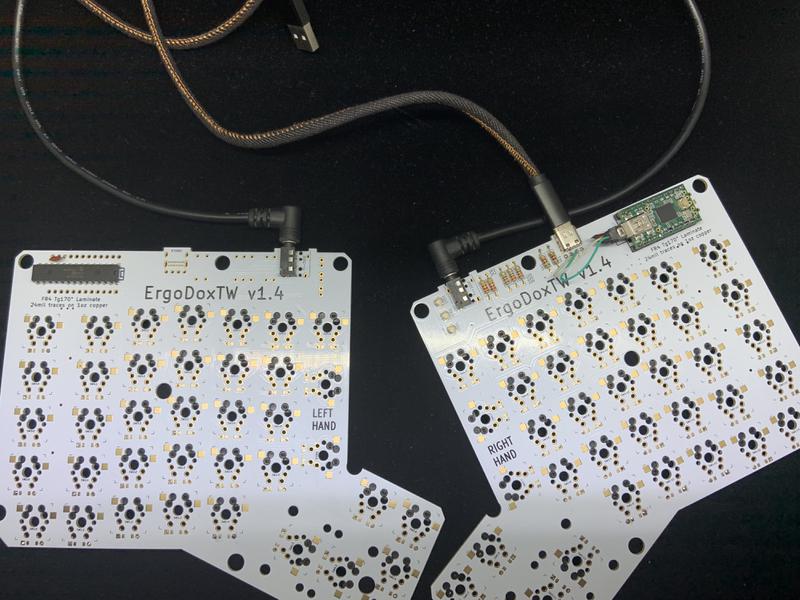

我們已經走過最艱難的步驟了,剩下的其實就只是把外殼組裝起來。不過在組裝外殼之前,我們可以先把韌體燒上去,試打一下看看我們有沒有哪裡沒有焊接好,才不會外殼裝上去,又要拆開來補焊
![](/ergodoxTW/right_hand/connect_cables_thumbnail.jpeg)
而且這時候把韌體燒上去,鍵盤其實已經可以運作囉! 興奮吧!
