# ErgodoxTW 鍵盤分享

ErgodoxTW 問世也差不多快一年了,在把手上有的 PCB 盡量讓想玩的人可以使用到之後,近期終於有機會可以自己收一把了。

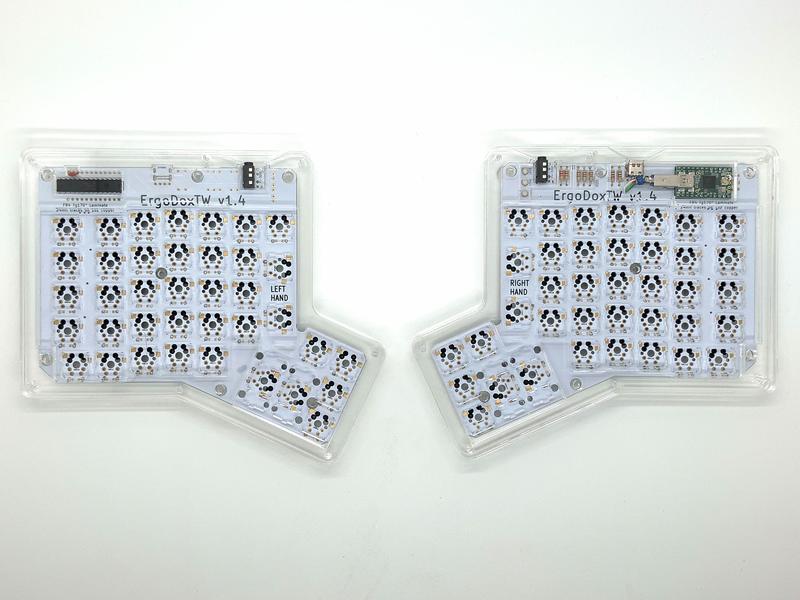

首先我們來看看除去軸和鍵帽的部分

這次的 ErgodoxTW 是使用壓克力作為外殼的部分,會這樣做的原因一部分是因為這類型的鍵盤其實規格都比較特殊 (相較於大家常見的 60%,75%,80%,100% 鍵盤等等的),所以很多零件選擇上都比較少,像是外殼,定位板等等都不太能買現成的搭配使用,都必須要特別去製作。而因為會玩的人數量又比較少,客製化的零件也很難跟廠商以數量來談價格,在最終的權衡下,就採用了壓克力作為外殼。不過也如許的人所說的,畢竟主要會追求 Ergodox 這樣根據手的形狀設計的人體工學鍵盤的人,通常追求的也是那個舒服的 layout,所以最終採用壓克力也還算一個蠻優的選擇。

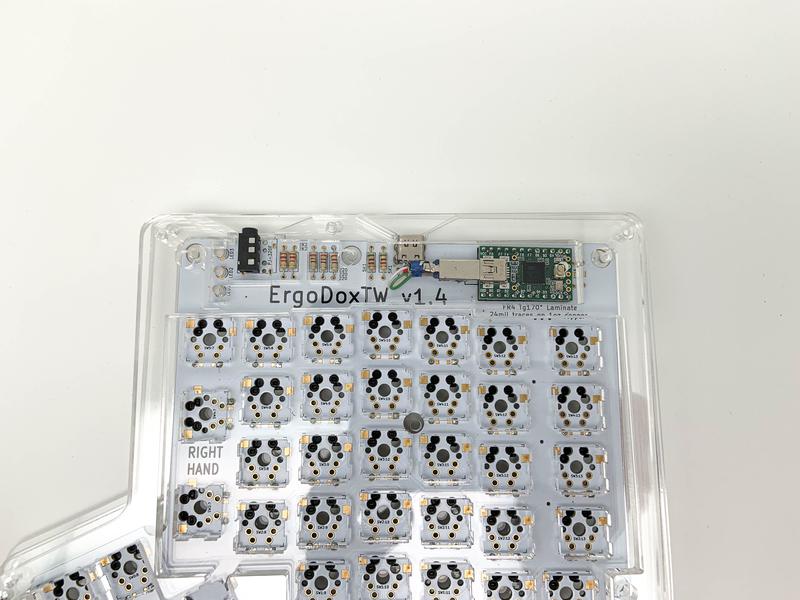

但也正因為使用壓克力,所以可以選擇完全透明的顏色,就能直接看到裡面的零件

這樣看下去,其實非常的有 geek 的風格。對於追求這種硬派風格的人,這樣的設計真的是非常帥氣。

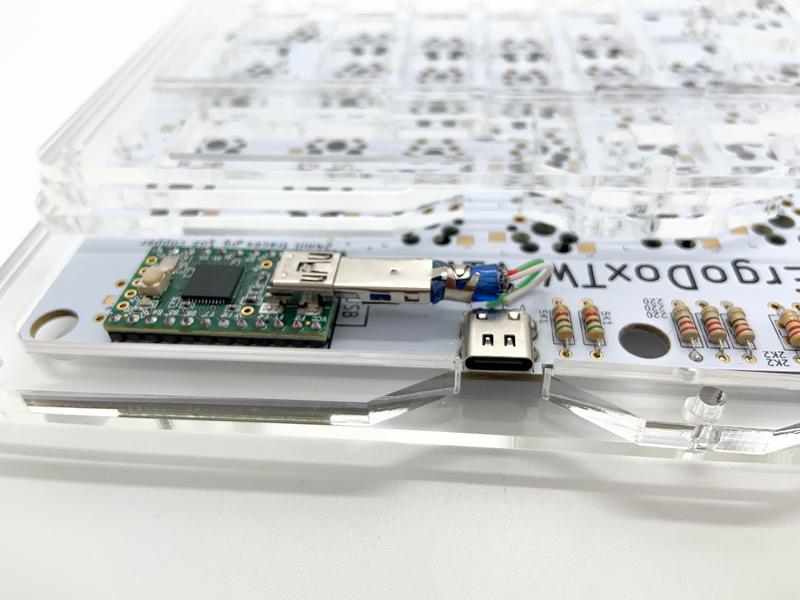

如果有去看 ErgodoxTW 的介紹,就會知道這把從 Ergodox 衍生過來的鍵盤做了哪些改進。第一個改進就是追隨時代的潮流,擺脫 USB 總是要插三次還不一定能插對邊的 Type C 接頭啦

老實說,在最開始開團的時候,因為那個時候實在是忙不過來,所以 Type C 接頭就留給玩家自己去焊接。說實在的,讓我吃了不少苦頭。雖然焊接成功率別不是非常低,但還是多多少少會聽到有人在這個接頭上焊接失敗,看到最棒的改進設計最後竟然沒辦法使用,想想心裡其實覺得有點難過。所以後來跟我購買的人 Type C 這邊我都直接焊好才出去。

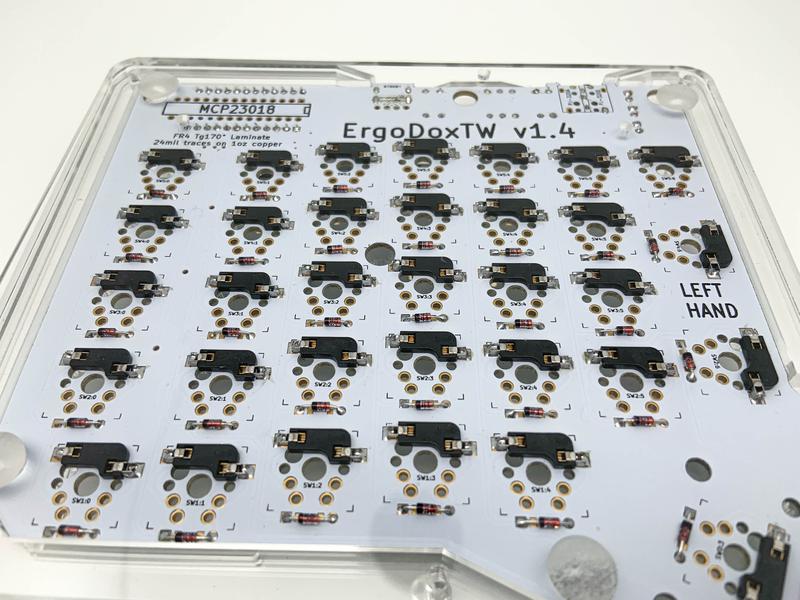

另外一個改進的點就是全鍵盤都使用熱插拔座

要不要採用這個設計其實我也想了非常久 (先澄清,這把鍵盤主要的 PCB 設計是另一位大大 Mary 設計的,我主要跟他討論設計,負責外殼跟如何處理韌體這部分),因為使用熱插拔有利有弊。好處非常明顯,就是可以非常快速的替換使用的軸體而玩全不需要焊接。壞處除了成本會增加之外,我也有看到國外玩家因為用了拆機軸,上面的銲錫沒有清乾淨導致軸的插腳變成不是片狀的,硬塞進熱插拔座之後就直接連帶 PCB 上面的焊接點一起,將整個熱插拔座推離損壞了 PCB。

在左思右想之後,最後覺得 Z > B,因為一直以來我都在推廣 (坑) 人體工學鍵盤,所以能盡量降低初學者玩鍵盤的門檻是首要的考量。剛入門的人肯定都有過世上三大難題之一的青茶紅黑我要那一個。用了熱插拔座,未來覺得喜歡上別的軸體,也可以很輕鬆的就把他拆下來換上新的軸。

接下來,終於要把軸和鍵帽裝上去啦。但此時,我卻發現一件很尷尬的事情:最近軸剛好用光光啦。於是我拚死拚活的挖,終於把一些零散的軸體找出來,那乾脆就來個米克斯軸體吧!

我找到的軸有

  • Cherry 的茶軸
  • 凱華的紅軸
  • 佳達隆的紅軸
  • 佳達隆的茶軸
  • 佳達隆的青軸
  • 凱華的黑軸

你能認出或用過幾種呢?

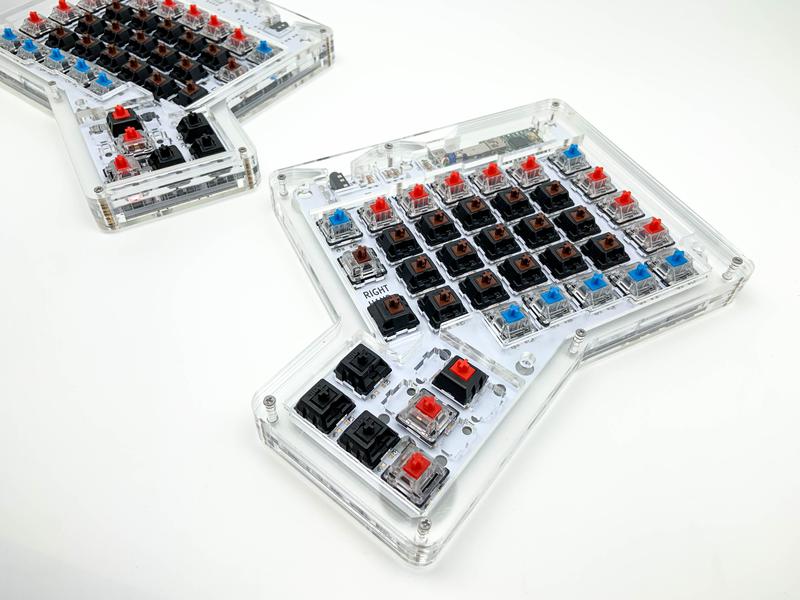

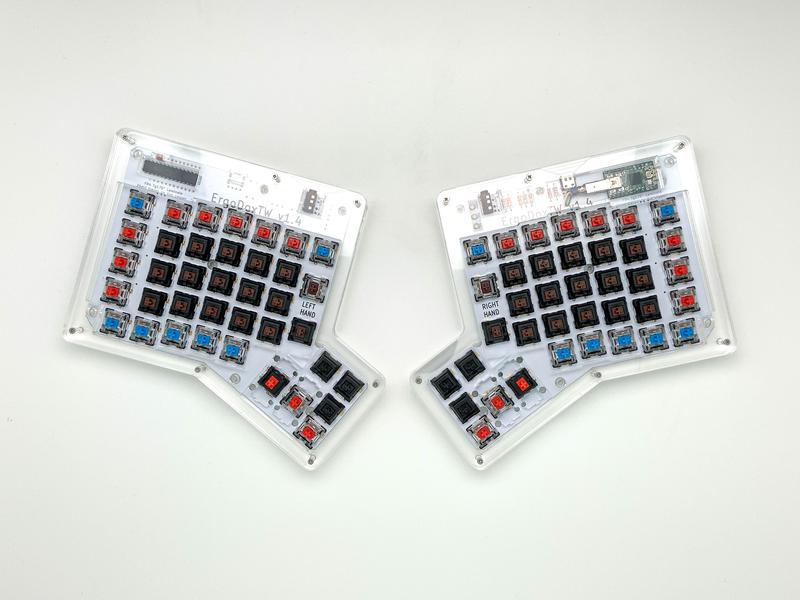

真的是超級混血兒啊! 裝上去之後,整把鍵盤的感覺就出來了

透明的上蓋跟全黑的上蓋混在一起,各式各樣的軸體在兩把鍵盤間對稱的裝著,看起來還蠻酷的。

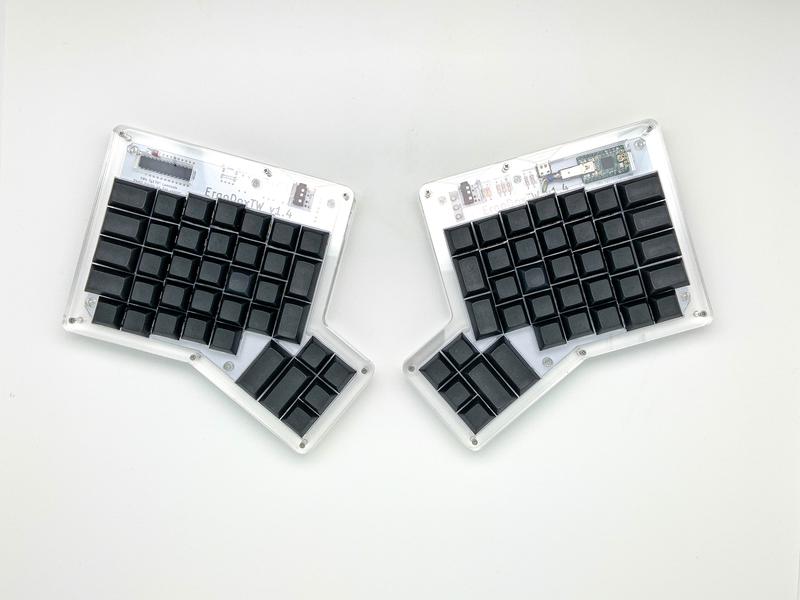

軸上去以後,再來上個鍵帽。這次我採用的鍵帽是無刻的 DSA 鍵帽。

無刻的鍵帽看起來就是有一種神秘,自由與深藏不露的強大感覺。上面沒有任何刻印,更加符合 Ergodox 這類型可以自定義任何一顆按鍵的鍵盤。它可以是任何一種按鍵事件,他也可以什麼按鍵事件都不是,他更可以一顆按鍵卻代表了多種的可能,簡直堪比一即全,全即一。有點屁話,總之正是因為上面沒有任何字符,所以你可以定義為任何你認為適合放在這個位置的按鍵,而不只是鍵帽上面所示。

再來一張近距離特寫。我用的 DSA 鍵帽在 F 和 J 兩個位置是有盲點設計的,可以看到他跟別的 1u 按鍵並不同,他有一個觸摸即可分辨出的凹進去的設計。

對於第一次接觸這種左右分離鍵盤的朋友,可能會有點困惑要怎麼使用。這樣的鍵盤中間是先有一根線連接起來作為數據傳輸與電源供應,最後才從剛剛的 Type C 接頭接到電腦上。

ErgodoxTW 採用的是四環的 TRRS 線。然後我個人覺得 50 cm 的線是適合的長度,太長,則桌面會顯得很亂,也很難收拾;太短,則又很難使用。

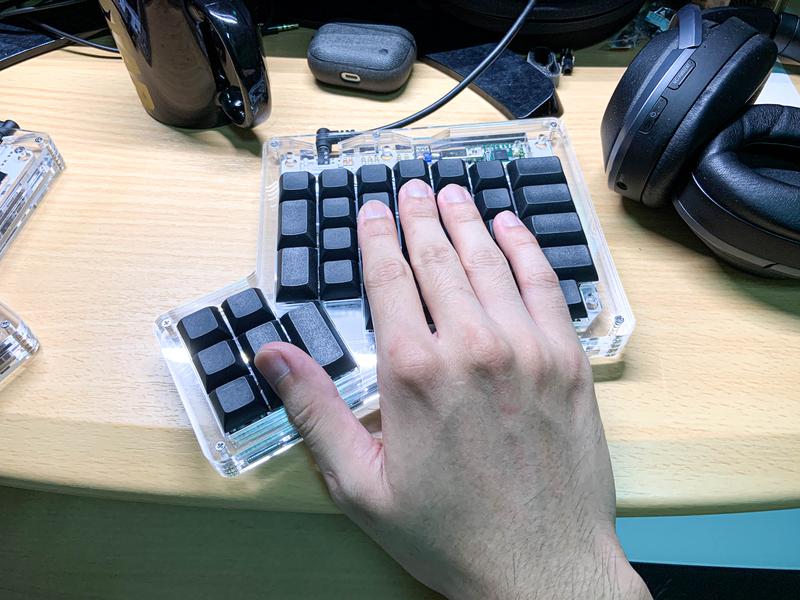

最後是實際使用的照片。我覺得 Ergodox 這類鍵盤從 layout 上的設計就是對的,他把按鍵依照你手的形狀做排列

這個設計正是 "不是你要去適應鍵盤,而是鍵盤要去適應你" 的設計。人類的手明明就長這樣,為什麼我們的鍵盤卻長得跟我們的手不一樣呢? 關於更多這的介紹,可以去看看我過去的一些介紹,在這邊我也就不多說了。

然後回來說說上次我分享的那把 Planck,在使用一陣子之後,我覺得這樣的鍵盤根本反人體工學啊... 所以個人非常不推薦,根據使用的類型 (打 code) 來說,也非常不適合,這樣的鍵盤可能比較適合純英文,日文文字輸入者使用,在親身體驗過後,我覺得接下來我還是會繼續開發人體工學鍵盤,也請大家之後繼續收看我的分享,謝謝大家。
